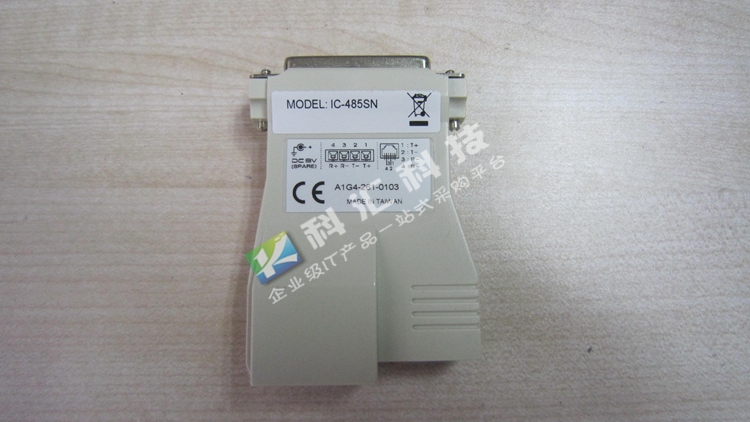

IC485SN ATEN 宏正 RS-232/RS-485接口转换器 距离可达1200M且无需外接电源
编号:IC485SN
品牌:   [查询该品牌全部商品]
单位:个
积分:0
重量:60 克
IC485SN,可以轻易地在RS-232与RS-485/RS-422两个标准中转换,彼此间的距离可达1200M,且无需外接电源。

商品售价:¥0.00
订购数量:
订购 加入收藏

浏览 (3248) | 评论 (0) | 评分(0)
商品介绍
详细参数












双向信号转换器

IC485SN Zoom In

IC485SN,可以轻易地在RS-232与RS-485/RS-422两个标准中转换,彼此间的距离可达1200M,且无需外接电源。

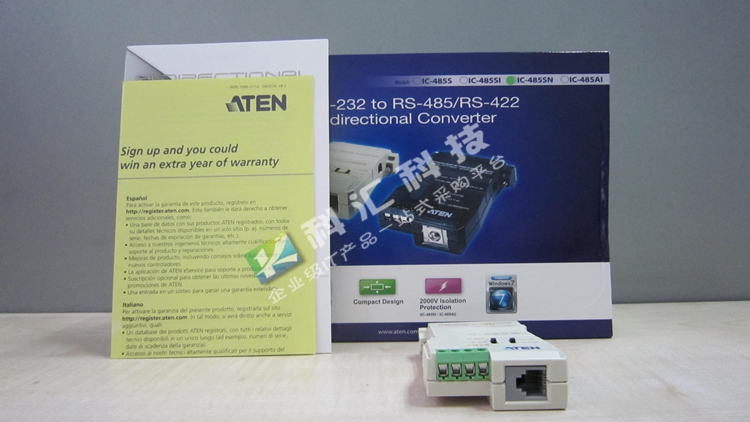

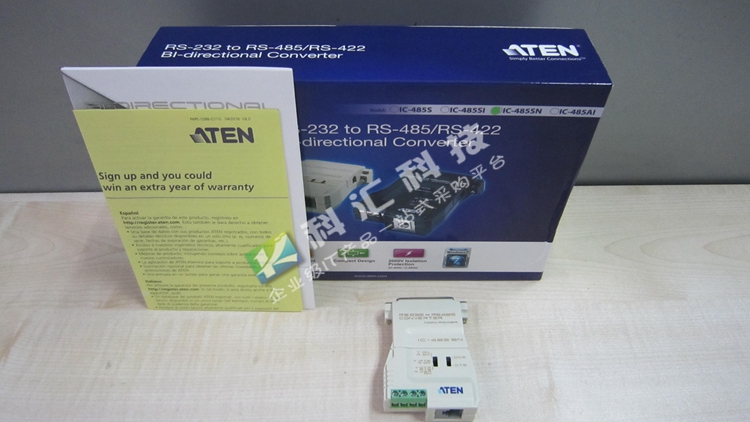

包装明细
  • 1x 双向信号转换器
  • 1x 用户手册

功能特点:

  • 通过RTS信号控制数据传输
  • 可切换选择DCE或DTE
  • 可选择点对点、多重、单一 / 双工操作模式
  • 四线全速双工,两线半速双工
  • 无需电源
  • 无须外接电源
  • 可支持操作系统: Windows 2000、Windows XP



连线图:

技术规格:

连接接口 1 DB-25 母头 (RS-232)
RS-485 / RS-422 4 接线端子
RJ-11
切换开关 SW1 DCE, DTE
SW2 TxON, RxON
TxRTS, RxON
TxDTR/RTS, RxDSR/ON
线材长度 1200 M [4000'] (最大)
数据传输率 可达 100 Kbps under 1200 M [4000']
耗电量 DC9V, 90mW (最大)
外壳 塑料
重量 0.06 Kg
尺寸 ( 长 x 宽 x 高 ) 5.4 x 7.5 x 1.9 cm

IC485SN
RS-232/RS-485 Interface Converter

IC485SN Zoom In
IC485SN is a 2-way converter for converting RS-232 signals to and from RS-422/RS-485 signals in long-distance application up to 1200m (4000 ft.) and needs no external power supply.

Data transmission controlled by the RTS signal.
DCE/DTE selectable.
Point to point, multidrop, and simplex/duplex link selection.
Four wire full duplex; two wire half duplex.
Compact size.
Cable distance of up to 1200m (4000 ft.).
Non powered operation.
Supports baud rates up to 115.2kbps.
OS Support: Windows 2000, Windows XP



Connectors1 DB-25 Female (RS-232)
RS-485 / RS-422 Four Terminal Block
1x RJ-11 Female
SwitchesDCE, DTE
TxON, RxON
TxRTS, RxON
TxDTR/RTS,RxDSR/ON
Power ConsumptionDC9V, 0.9W (Max)
Signal Range1200 m [4000'] (Max)
Data RateUp to 100 Kbps under 1200 m [4000']
Environmental
Operating Temperature0 ~50˚C
Storage Temperature-20 ~ 60˚C
Humidity0~80% RH, Non-condensing
Physical Properties
HousingPlastic
Weight0.06 kg ( 0.13 lb )
Dimensions (L x W x H)7.90 x 5.45 x 2.10 cm
(3.11 x 2.15 x 0.83 in.)
