弱电验收 为什么要福禄克测试
作者:管理员    发布于:2018-11-01 21:42:20    文字:【】【】【

通常有些朋友会认为做布线工程只要用能手测试下通不通就可以了。其实这是存在很达误区。因为能手只测试导通,不对线材性能做判断。所以如果只是能手测试,那么只要线材是导通的都认为合格。那么五类线,超五类线,六类线,七类就没有区别的意义了。只要线材打了都是一样的。

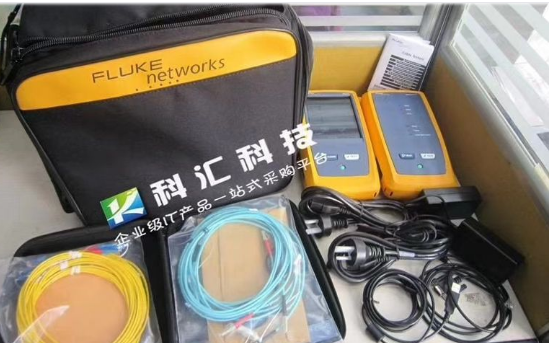

而福禄克的测试仪(通常指认证级别测试仪DTX-1800,DSX-5000,DTX-1200,DTX-LT)能测试出通断(接线图)以外,还能对其他十几项参数进行测量。包括:长度、传输时延、时延偏离、支流环路电阻、插入损耗(衰减)、回波损耗,近端串扰、远端近端串扰、衰减串扰比,远端衰减串扰比、综合等效远端串扰、远端综合等效远端串扰、综合近端串扰、远端综合近端串扰、综合衰减串扰比、远端综合衰减串扰比等参数。而这些指标是认证线材合格必要测试的。


例如:近端串扰损耗(NEXT):一条链路中,处于双绞线一侧的某发送线对对于同侧的其他相邻(接收)线对通过电磁感应所造成的信号耦合,即近端串扰。越大的NEXT值近端串扰损耗越大。近端串扰与双绞线类别、连接方式、频率值、施工工艺有关。在接点图正常的情况下,该值如果出现负数,一般的原因应该与双绞线质量和施工工艺有关。对双绞线质量影响很大的因素是在生产过程中产生的,在串连机上包好绝缘层的芯线其同芯度的偏差;对绞工序的密度、均匀度、粘合度;成缆时的综合绞距、四对芯线平衡性;包外绝缘层过程中对四对缆芯的结构破坏等。一条合格的双绞电缆,其性能要完全达到标准规定的参数要求,生产单位必须在规格设定、原材料采购、生产设备、人员素质等各方面都严格把关。

例如:插入损耗(衰减):当信号在电缆上传播时,信号强度随着距离增大逐渐变小。衰减量与线路长度、芯线直径、温度、阻抗、信号频率有关。这里要强调的衰减值在同样测试条件下是比较固定的,影响该项目性能的因素主要跟双绞线的制造工艺有关。但是为了达到较好的传输效果,布线工程设计时机房的位置尽量要靠近施工环境的平面中心,使布线的路由最短化。衰减在不同的布线等级标准里要求是不一致的,但在芯线直径不能大规模增大情况下,不同性能等级之间的衰减值规定并不像串扰那样差别巨大。

尤其对于高速链路,如果只是用能手测试,那就完全不符合标准。本来是要求1000M的速度,时间哪怕只有2M。能手也是测试不出来。
