ATEN 卖场数字电子广告牌多屏幕显示
个案: 卖场

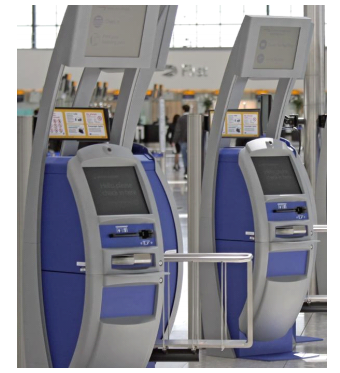

ATEN卖场提供一台具有自助服务机结帐功能与广告播放软件的PC并搭配多台数字电子广告牌屏幕。他们需要一套解决方案， 利用PC的双视频输出, 除了能将结帐功能播放到kiosk触控屏幕之外, 并使用视频分配器将广告播放影像传输至各数字电子广告牌上。
ATEN 解决方案
4端口Cat5音频/视频分配器
ATENVS1504Cat5音频/视频分配器是一
款具备高经济效益的解决方案，其可将单一输入来源的高质量音频及视频内容传送至多台显示设备，传输距离最远可达150m。
VB552
VB552信号中继器支持音频功能， 该产品可延伸音频
/视频信号，且兼容于ATEN 视频Cat5分享器。VB552
通过Cat5e(或以上规格)线缆，可将音频及视频的传
输距离再额外延伸达150m。在视频方案架构中增加中
继器，可让音频及视频信号传输的距离更长，最远可
达450m。
优点
l 通过VGA信号中继器影音双输出的结合，可将影音信号扩充至更多的影音广告牌
l VGA信号中继器能串接高达三层的中继器,并可将信号传送至最多450m, 遍及大卖场各个角落的影音广告牌
l 高视频分辨率 - 分辨率高达1920x1200@60Hz
l 实时性,高可靠度的传输 – 不同于一般串流式电子广告牌解决方案会有延迟问题, Cat5影音分配器可轻松支持Kiosk需要持续且实时性的更新需求
l 影音分配器提供RS-232 序列信号信道可供电子广告牌的触控信号传输, 为客户带来更便利及
示意图
案例产品介绍：
VS15044端口Cat5音频/视频分配器
l 一组影音输入信号通过Cat 5e线缆传送至4组影音输出设备
l 占口级联三层–搭配使用ATEN接收端设备，可提供高达上千组视频信号显示*
l 支持音频及串口功能
l 采用Cat 5e线缆可延长显示设备距离达150m,当整合使用接收端设备时可支持至450m
l 视频分辨率-支持1920x1200@60Hz
l 群组屏幕关/开功能
l 提供两个RS-232频道可选择
VB552VGA信号中继器 + 影音双输出
l 使用Cat 5e线缆延长视频/音频/RS-232串口信号
l 传输距离可额外延长达150m
l 视频分辨率-最高可达1920x1200@60Hz(30m), 1600x1200@60Hz(150m), 1280x1024@60Hz(200m)
l 支持音频及串口功能
l 提供两种增益控制模式以确保最佳画面质量
l 可通过OSD调整视频增益及补偿控制模式
l 红外线接收器可迅速简易的调整视频质量
l 红外线遥控器可从远程执行开/关屏幕及调整视频
l 提供两个RS-232频道可选择
l 遵循VESA(视频电子标准协会)FDMI(平面显示器安装接口)标准
l 本地显示器支持DDC
l 支持VGA、SVGA、XGA、SXGA、UXGA及Multisync显示器
l 搭配VS1504/VS1508 Cat 5影音分配器使用
