什么是 深色 deep color 技术
作者:管理员    发布于:2015-05-16 19:18:52    文字:【】【】【


DVI 颜色我们介绍过,采用的是RGB色彩空间,用3个8位二进制来表示种颜色。由于一个8位只能表示0-255,共计256种颜色。也就是说在RGB色彩空间里,只能获取到256x256x256种颜色,实际上就是2的24次方,24bit位,当然在显示设备里也只能恢复出这么多种颜色。


        而实际上我们大自然的颜色远远不止这么多色彩,为了表示更精确的颜色,在原有的8位色深基础上又出现了10位、12位、16位的色深。通常我们叫做30bit、36bit、48bit,被统称为Deep Color技术或深色技术。

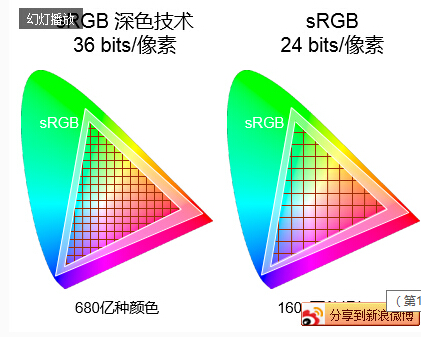

        深色技术并未扩大色域,而是在现有色彩空间的范围下提高了采样精度,如下图:

        普通采样技术和深色采样技术都是从相同的色彩范围内进行取值,但由于深色技术将网格进一步的细化了,所以能取到更精准的颜色。也因为网格进行了细化,所以能表示的颜色数量也增加了,30bit的颜色数量=1023x1023x1023,36bit的颜色数量=4096x4096x4096,48bit的颜色数量=65535x65535x65535。

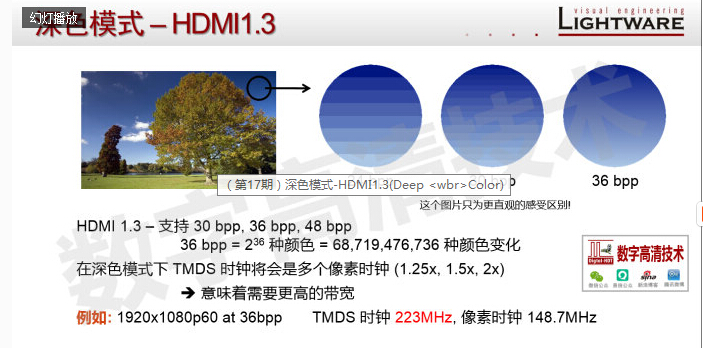

        随着颜色准确度的提升,颜色数的增加,视频的传输带宽也需要提高。我们再看下图:

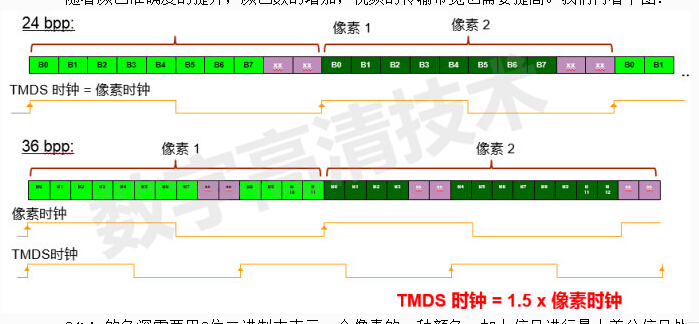

  24bit的色深需要用8位二进制来表示一个像素的一种颜色,加上信号进行最小差分信号处理时的2bit,一共10bit。这个时候一个TMDS的时钟周期正好等于一个像素的时钟周期。
        而在36bit的色深下,则需要12位进制来表示一个像素的一种颜色,加上差分信号处理时的2bit,一共14bit。这时候一个像素时钟周期为14个Bit。但是由于TMDS的差分传输时钟为固定的10bit,所以一个TMDS的时钟周期仍然为10个bit。要想传输一个36bit深色技术的像素点颜色信息,必须使用比平时多1.5倍的TMDS时钟周期来传送。也就是我们要传输的内容要比平时多出1.5倍,自然我们的采集设备、传输线缆、接收设备都必须能支持比平时更高的带宽才能正常传输视频图像。
        YCbCr的深色模式和RGB类似,大家举一反三,这里就不重复了。

以上文章系网络转载,非本网站原创,所有著作权归原作者所有。
