USB KVM 信号延长器

KE0270是一款具备抗色偏(Deskew)功能的USB接口KVM信号延长器可让控制端访问位于300m远的电脑主机或KVM 多电脑切换器。通过ATEN KVM 信号延长器，管理者可远离拥挤、堆满硬件的机房，并轻松有效率地在自己的座位上完成管理工作。

KE0270支持红绿蓝三原色信号延迟调整，可校正因为长距离传输时而产生的颜色相位(color phase)与时间误差(timing errors)；此外，管理者也可手动调整红绿蓝三原色信号的设定。远程及本地设备都提供RS-232连接端口，本地设备的RS-232连接端口可让您使用Serial terminal，而远程设备则可让您连接如触控屏幕及条码扫描仪等串口设备，通过ATEN KVM 信号延长器，将使你的管理更轻松。

• 1 台KE0270L USB KVM延长器（本地设备）
• 1 台KE0270R USB KVM延长器（远程设备）
• 1 根USB KVM线缆（1.8米）
• 2 个电源适配器
• 1 套机架安装套件
• 2 根接地线
• 1 本用户手册*

功能特点：

通过Cat 5e线缆，远程与本地的设备距离可延伸至300m远

双控制端操作-通过本地与远程USB键盘、屏幕与鼠标所组成的控制端操控系统

抗色偏(Deskew)功能-自动同步化RGB信号的时间延迟，并补偿信号因距离所造成的误差

内建ATEN ASIC芯片，确保最佳可靠性与兼容性

支持自动信号补偿 (Auto Signal Compensation; ASC) 功能

RS-232串行端口-能连接序列终端机，或是触控屏幕与条形码扫描器等序列设备

支持及仿真Sun/Mac键盘*

支持立体声扬声器与麦克风

USB电流过载 (overcurrent) 侦测与保护

按键操作模式选择(限本地端设备)-通过单一按键可选择本地端操控与自动操控模式

内建8KV/15KV静电保护(接触电压8KV；空气电压15KV)与2KV突波保护

高视频分辨率-最高达1920x1200@60Hz(150m)；1280x1024@60Hz(300m)

高质量音频-即使距离300m远也不会降低音频质量

支持宽屏幕

支持VGA、SVGA、SXGA(1280x1024)、UXGA(1600x1200)、WUXGA(1920x1200)以及multisync屏幕；支持本地屏幕DDC、DDC2与DDC2B

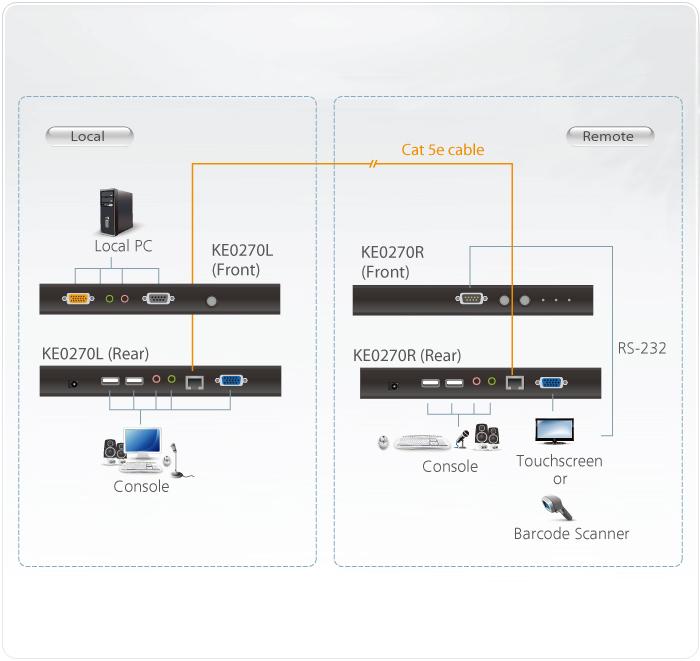

连线图：

技术规格：

功能			KE0270L	KE0270R
连接接口	控制端连结端口	键盘	1 x USB Type A 母头 (白)
		显示器	1 x HDB-15 母头 (蓝)
		鼠标	1 x USB Type A 母头 (白)
		扬声器	1 x Mini Stereo Jack 母头 (绿)
		麦克风	1 x Mini Stereo Jack 母头 (粉红)
	KVM连结端口	键盘/显示器/鼠标	1 x SPHD-17 母头(黄)	N/A
		扬声器	1 x Mini Stereo Jack母头 (绿)
		麦克风	1 x Mini Stereo Jack母头(粉红)
	RS-232		1 x DB-9 母头 (黑)	1 x DB-9 公头 (黑)
	端对端		1 x RJ-45 母头 (黑)
	电源		1xDC Jack (黑)
开关	操作方式选择		1x按键	N/A
	颜色/上		N/A	1x按键
	选择/下		N/A	1x按键
LED指示灯	本地		1(绿)	N/A
	远程		1(绿)
	蓝		N/A	1 (蓝)
	绿	连线		1 (橘/绿)
	红	连线		1(红)
模拟	键盘/鼠标		USB
视频分辨率			1920 x 1200 @ 60Hz (150m); 1280 x 1024@60Hz (300m); DDC, DDC2, DDC2B
耗电量			DC5.3V/3.5W	DC5.3V/5.1W
作业环境	操作温度		0°- 50°C
	储存温度		-20°- 60°C
	湿度		0-80% RH,非凝结
型体特性	外壳		金属
	重量		0.49 kg	0.48 kg
	尺寸 (长x宽x高)		20.00 x 8.00 x 2.50 cm
