VM0808 ATEN 宏正 8进8出 VGA 矩阵
编号:VM0808
品牌:   [查询该品牌全部商品]
单位:个
积分:0
重量:2480 克
VM0808 8x8矩阵式视频切换器允许8组VGA来源设备同时输出至8组VGA屏幕显示设备,或投影机上。其独特的功能特性包含: 高频宽,高兼容性的EDID选择模式远距离信号传输,轻松切换来源端与显示端设备,矩阵式连接自动跳到下一端口。
商品售价:¥0.00
订购数量:
订购 加入收藏

浏览 (1475) | 评论 (0) | 评分(0)
商品介绍
详细参数

8x8 Cat 5矩阵式影音切换器

VM0808 Zoom In

VM0808 8x8矩阵式视频切换器允许8组VGA来源设备同时输出至8组VGA屏幕显示设备,或投影机上。其独特的功能特性包含: 高频宽,高兼容性的EDID选择模式远距离信号传输,轻松切换来源端与显示端设备,矩阵式连接自动跳到下一端口。

VM0808 Zoom In

矩阵式视频切换器可独立切换每一组输入来源连接至任何或全部的输出设备, 也可独立切换音频和视频的输入。提供各种多媒体应用环境,具有绝佳的弹性及控制能力

Rohs Weee
包装明细
  • 1x VM0808 8x8 矩阵式视频切换器+音频功能
  • 1x 电源线
  • 1x 红外线遥控器
  • 1x 红外线接收器
  • 1x 机架安装配件
  • 1x 使用说明

功能特点:

  • 连接任何8组VGA影音频号输出至任何8组VGA影音显示设备
  • 长距离信号传输 – 最远高达30米
  • 轻松切换于多个信号来源与多个显示设备
  • 简易操作:
    1.前端LCD显示面板,旋钮与按键
    2.通过Profile 按键能快速循环切换Profiles
    3.RS-232串口控制端*
    4.红外线遥控器
  • 高视频分辨率–最高可达1920x1440;以及支持VGA, SVGA, SXGA,UXGA, 和WUXGA (1920 x 1200)
  • 独家EDID技术–可通过不同的EDID模式设定不同的配置方式
  • 最高支持500MHz频宽
  • 支持立体声音频功能
  • 可独立切换影音来源–每一组输入来源可独立连接至任何或全部的输出设备
  • 自动侦测功能–若其中一台来源端设备的电源关闭,VM0808会自动切换至下一台视频来源开启的设备
  • VM0808可堆叠串接三层
  • 可安装于机架上
  • 金属外壳设计

    * 注意: VM0808 AP与GUI操作手册可自ATEN官方网站(www.aten.com.tw)下载使用

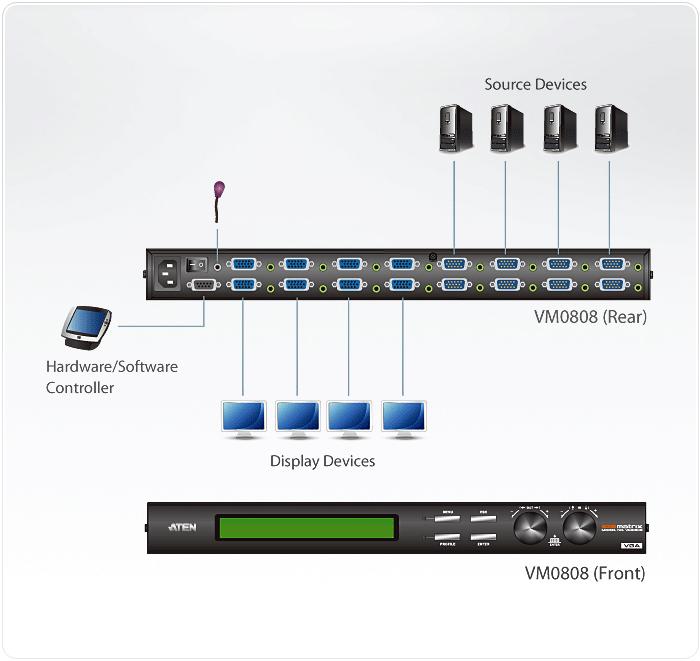

    连线图:

    技术规格:

    连接接口 视频输入 8 x HDB-15 公头 (蓝)
    视频输出 8 x HDB-15 母头 (蓝)
    音频输入 8 x Mini Stereo 插孔母头 (绿)
    音频输出 8 x Mini Stereo 插孔母头 (绿)
    RS-232 1 x DB-9 母头 (黑)
    IR接收器 1 x Mini Stereo 插孔母头 (黑)
    电源 1 x 3针脚交流电源插座
    按键开关 输入 / 输出 2 x 调节按键
    Esc 1 x 按键
    选单 1 x 按键
    Profile 1 x 按键
    输入 1 x 按键
    电源 1 x 翘板开关
    LED指示灯 选单 1 (绿)
    Profile 1 (绿)
    视频分辨率 频宽 500 MHz
    分辨率 1920 x 1440 @ 60Hz
    视频分辨率 120V/8W; 230V/8W
    作业环境 操作温度 0 – 50°C
    储存温度 –20 – 60°C
    湿度 0-80% RH, 无凝结
    型体特性 外壳 金属
    重量 2.48 kg
    尺寸 (长 x 宽 x 高) 43.72 x 16.85 x 4.40 cm




  • M0808
    8x8 Video Matrix Switch + Audio

    VM0808 Zoom In VM0808  VM0808  VM0808
    The ATEN VanCryst VM0808 8x8 Video Matrix Switch allows you to connect eight VGA source devices to eight VGA monitors, displays, or projectors at the same time. It’s steadfast unique features include: Ultra-high bandwidth, EDID mode selection for high compatibility, long signal range, easy source/display switching, matrix connections, Power On Detection for source/display loss prevention.

    As a Matrix Switch, each input can be independently connected to any or all outputs, and the audio and video inputs from each source device can also be switched independently, giving you the ultimate in flexibility and control in any multi-display audio/video installation.


    Connects any of 8 VGA Video+Audio inputs to any of 8 VGA Video+ Audio outputs
    Long signal range – supports up to 30 meters
    Easily switch between multiple sources and multiple displays
    Easy Operation:
    1. Front panel LCD display, Tuner Dials and pushbuttons
    2. Profile pushbutton for fast switching
    3. RS-232 Serial controller *
    4. IR Remote Control
    Superior video quality – up to 1920 x 1440; VGA, SVGA, SXGA, UXGA, and WUXGA (1920 x 1200)
    Features EDID expert technology to set up different video configurations via different EDID modes
    Supports up to 500 MHz bandwidth
    Supports stereo audio
    Independent switching of audio and video sources – each input can be independently connected to any or all outputs for flexibility
    Power On Detection – If one of the video sources is powered off the VM0808 automatically switches to the next powered-on source
    Cascade additional VM0808 units up to three levels
    Rack Mountable
    All metal casing

    * Note: The VM0808 AP and GUI operation instructions can be downloaded from the ATEN website (www.aten.com)

    (USA Only)
    User Manual
    FAQ
    KVM Tool Box

    VM0808 Diagram


    Video Input
    Interfaces8 x HDB-15 Male (Blue)
    Impedance75 Ώ
    Max. Distance1.8 m
    Video Output
    Interfaces8 x HDB-15 Female (Blue)
    Impedance75 Ώ
    Max. Distance30 m
    Video
    Max. Bandwidth500 MHz
    Max. ResolutionUp to 1920 x 1200
    Max. DistanceUp to 30 m
    Audio
    Input8 x Mini Stereo Jack Female (Green)
    Output8 x Mini Stereo Jack Female (Green)
    Control
    RS-232Connector: 1 x DB-9 Female (Black)
    Baud rate and protocol:
    Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No
    IR1 x Mini Stereo Jack Female (Black)
    EDID SettingsEDID Mode: Default / Port1 / Remix / Auto
    Power
    Connectors1 x 3-Prong AC Socket
    Consumption120 VAC, 7W; 230 VAC, 8W
    Environmental
    Operating Temperature0-50°C
    Storage Temperature-20 - 60°C
    Humidity0 - 80% RH, Non-Condensing
    Physical Properties
    HousingMetal
    Weight2.48 kg ( 5.46 lb )
    Dimensions (L x W x H)43.72 x 16.78 x 4.40 cm
    (17.21 x 6.61 x 1.73 in.)
    Carton Lot1 pc
