4端口VGA视频分配器+音频功能



VS0104 4端口VGA视频分配器+音频功能将单一立体声控制的VGA视频/音频信号复制至4个音频/视频输出端口。视频分配器支持高达450MHz的频宽，提供优化的视频质量达1920x1400。

VS0104内建双向RS-232串口接口可通过高阶的控制器或PC做完整的系统整合。

VS0104支持占口级联达三层设备，单一视频信号可传送至64组视频输出且能维持最佳的视频质量，其适用于会议室，培训中心及多台播放实时信息显示器。

功能特点：

• 提供一组视频输入信号以输出至4组输出设备
• 视频分辨率-高达1920x1400@60Hz
• 支持频宽达450MHz为最佳的视频质量
• 远距离传输-最远可达65m*
• 支持VGA，SVGA，UXGA，WUXGA和multisync显示器
• 独家EDID技术-可通过不同的EDID模式设定不同的配置方式
• 支持3层占口级联-最多可提供64组信号输出
• RS-232串行端口的功能为指令控制**
• RS-232串接控制-使用RS-232指令可通过VGA线缆以控制堆叠的设备
• 支持立体声音频功能
• 即插即用-无需安装任何软件
•

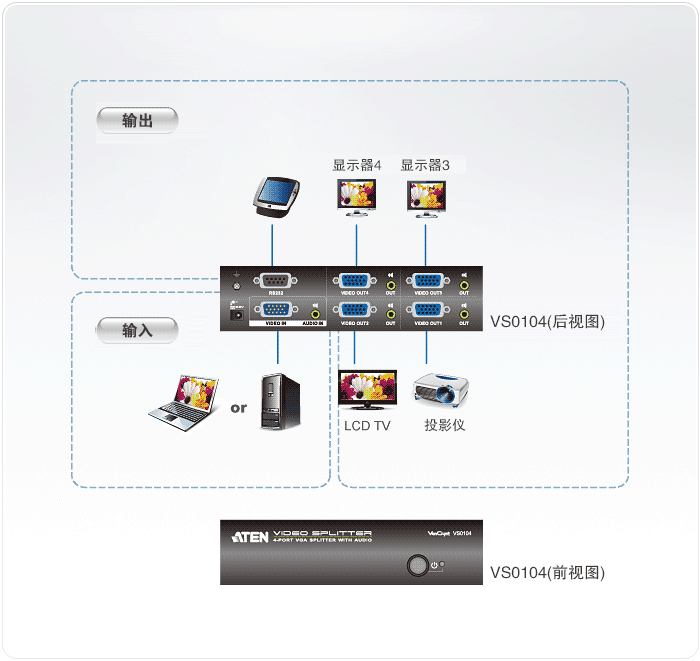

• 连线图：
•
• 技术规格：

• 显示端连接数			4
  接口	输入	视频	1 x HDB-15 公头 (蓝)
  		音频	1 x Mini Stereo插孔 母头 (绿)
  	输出	视频	4 x HDB-15 母头 (蓝)
  		音频	4 x Mini Stereo插孔 母头 (绿)
  	RS-232连接端口		1 x DB-9 母头 (黑)
  	电源		1 x DC插座
  按键开关	电源		1 x 按键
  LED指示灯	电源		1 (绿 / 橘)
  视频分辨率			1920 x 1440 @ 60Hz
  耗电量			DC5.3V, 1.2W
  作业环境	操作温度		0 - 50°C
  	储存温度		-20 - 60°C
  	湿度		0 - 80% RH, 无凝结
  机体属性	外壳		金属
  	重量		0.68 kg
  	尺寸 (长 x 宽 x 高)		20.00 x 7.61 x 4.40 cm
