HDMI光纤延长器

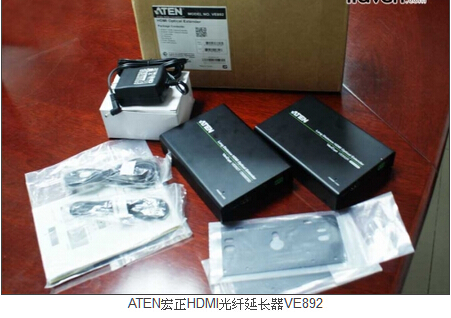

VE892光纤延长器延续了ATEN宏正产品一贯的简约设计风格，长14.17cm，宽10.30cm，高3.12cm，质量只有0.42kg，配上黑色的金属外壳，看起来小巧精致。

    VE892延长器主要由接收器和发送器两个机盒组成，使用时VE892T（发送器）和信号源相连，VE892R和显示器相连，两个机盒之间只需要一根细细的光纤线便可。

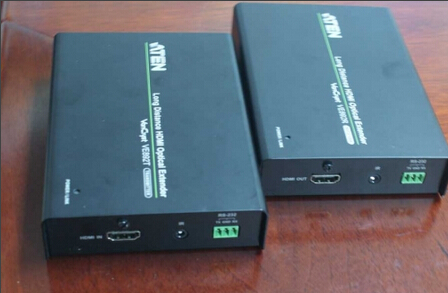

为了简化安装流程，降低安装成本 ，VE882/VE892系列产品采用精巧的插拔式模块设计，因此VE882和VE892的接口十分简单，如上图所示VE892T（左）从左到右的接口依 次是HDMI信号接入端口、红外信号接收端口、RS-232接口。VE892R（右）从左到右依次是HDMI信号输出、红外信号接收端口、RS-232接

VE892R（接收器）的另一端和VE892T（发送器）接口相同，也是光纤接口和电源接口。VE892采用HDMI 插口，不但支持1080p@60Hz，还能支持3D立体影像播放和12-bits Deep Color，这无疑可以让用户享受到最高的视觉效果。

实际的体验过程中，我们发现，光纤延长器VE882/VE892采用精巧的插拔式模块设计，接口数量少，操作简单，十分好用。其专有的FPGA设计，使得 影音频频率具有再生能力，保证了信号在传送过程中仍具有很高的像质量。最重要的是，VE882/VE892利用单模光纤可将信号传送更远的优势，用一条光 纤线将HDMI信号传出600m、20km。而它的IR远程控制和RS-232串口信号传输则突破了HDMI线缆在传送距离上的限制。

 小结：ATEN宏正HDMI光纤延长器VE882和VE892做工精细，将简约和精致完美地结合在了一 起；器件接口简单、各部分分工明确，易学易用。在产品性能上，VE882/VE892支持1080p分辨率，兼容3D显示，12-bit Deep Color，能满足用户高端的视觉需求，而600m甚至20km的长距离传送，则满足了当前广泛的中远距离高清信号传送相关需求。另外，光纤传输比网线传 输要安全得多，满足了某些行业高保密性的需求，十分适合政府机关、机场、军队、校区以及工业监控和大型会议中心使用。

VE892 HDMI光纤延长器能通过光纤传送高质量的音频及视频信号至远距离，突破HDMI线缆距离的限制。

VE892通过单一3.125 Gbps光纤连接传送一组本地的音频/视频RS-232信号来源(分辨率最高为1080p@60Hz，24-bits) 。
VE892可双向延伸IR远程控制和传输RS-232(高达115kbps)，RS-232可连接至串口设备，例如触控式屏幕或条形码扫描仪。



功能特点：

使用光纤线缆可延伸HDMI、IR和RS-232信号传送范围

远距离传输-最远可达20km

HDMI(3D，深色)，兼容于HDCP-信号传输速度可达3.125Gbits

视频分辨率-最高可达1080p@60Hz

使用光纤线缆以连接本地及远程设备

支持宽屏幕

内建15KV ESD静电保护

RS-232串口连接端口可连接电脑外围设备，如触控式屏幕与条形码扫描仪等

支持双向IR信号传输，一次仅能传送一个方向

可安装于机架上

支持热插拔

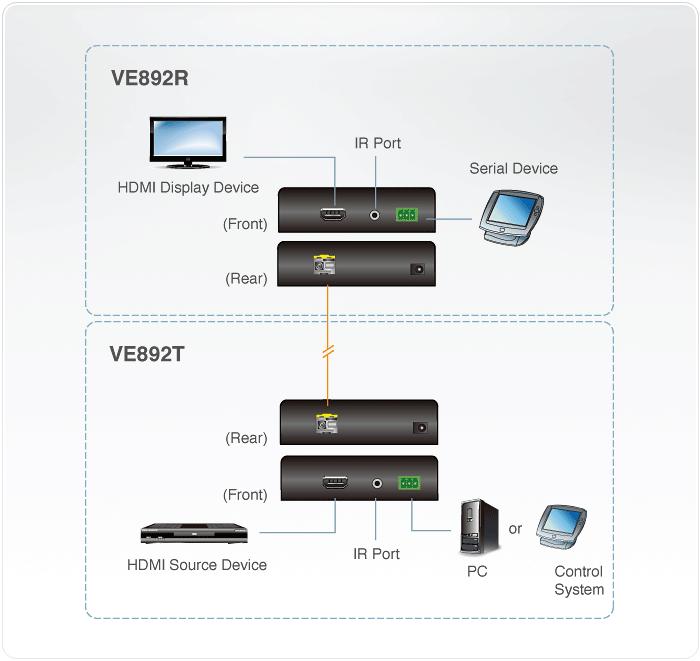

连线图：

技术规格：

功能		VE892T	VE892R
连接接口	HDMI输入	1 x HDMI Type A 母头(黑)	N/A
	HDMI输出	N/A	1 x HDMI Type A 母头(黑)
	光纤输入/输出	1 x LC光纤连接头(SFP)(双向)
	RS-232	1 x 3孔端子台
	IR	1 x mini stereo 插孔 (黑)
	电源	1 x DC插孔(黑)
光纤	操作距离*	单模光纤下可达20km
	波长	1550nm 单模光纤
	数据传输率	单模光纤: 1080p/60Hz(24-bits, 3.125G bps )
LED指示灯	电源/连接	1 (绿)
耗电量		DC5.3V, 5.6W	DC5.3V, 5.1W
作业环境	操作温度	0–50°C
	储存温度	-20–60°C
	湿度	0-80% RH, 无凝结
机体属性	外壳	金属
	重量	0.42 kg
	尺寸(长 x 宽 x 高)	14.17 x 10.30 x 3.12 cm
